SONY CDP-502ES 修理 その8

1号機基板の修理に成功して、ディスプレイ正常、キー操作もできるようになりました。

シャーシは2号機ですが、基板が丸ごと1号機のものになっていて実質的1号機ですから、

今回からこっちを1号機ということにします。

まずは、1号機ピックアップを取り付けてテストします。

1号基板+2号機ピックアップでは、TOCはOKでも再生はできませんでした。

1号機ピックアップになると、TOCも読みません。

CDを入れると、ちょっと回転してすぐに逆回転してしまいます。

ピックアップのRF基板の半固定抵抗をいじってみてもどうにもなりません。

半固定抵抗は、回路図から考えたところ、RV001、レーザー出力。

RV101、トラッキングエラーバランス。

RV102、フォーカスエラーバランス。・・・と思われます。

ピックアップに問題があるのか確かめるため、2号基板を取り付けた1号機シャーシに

取り付けてテストします。

2号機の基板ですから、こっちが2号機ということになります。

2号基板のIC351（74HCU04P）は1号基板に行きましたので、

CDP-302ESから移植しました。

RV001、RV101、RV102を慎重にいじって再生できました。

ピックアップは生きていることが分かって、良かった良かった。

しかし、CDを入れてから再生までが、なんか挙動不審です。と、思ったら・・・・

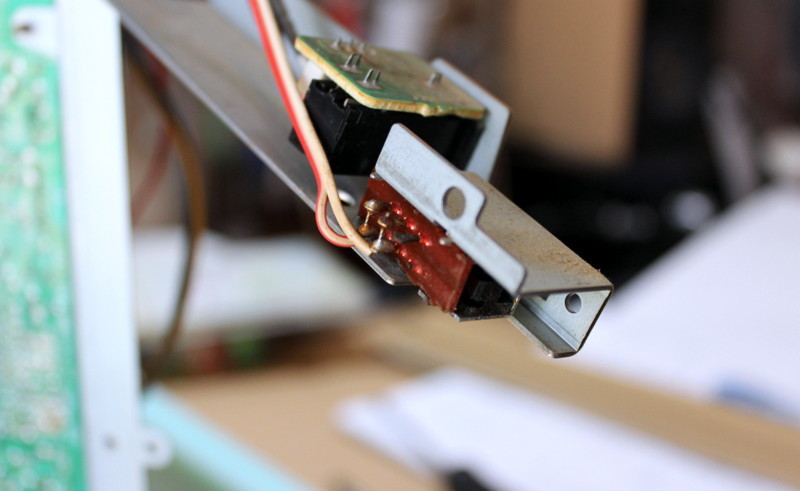

タイマースイッチがグラグラしています。

スイッチがばらけ掛けていましたので、これが原因のようです。

取り外して、ばらして接点清掃して組み付けました。

とりあえず2号機+1号機ピックアップはOKになりましたので、

1号機ピックアップを1号機に戻して再挑戦です。

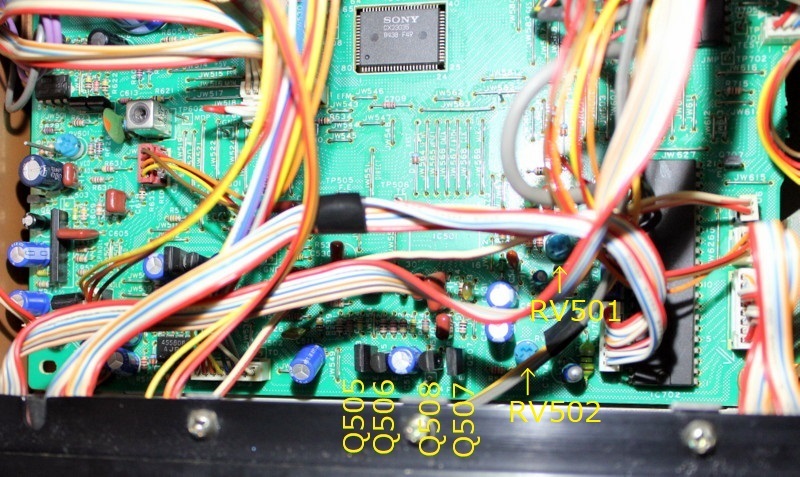

RV501（T.GAIN)、RV502（F.GAIN)をいじるとTOCを読むこともあるんですが、

再生はできませんね～。よく観察してみると、RV501、502をいじるのと、

TOC読み込みは関係ないような気もします。

さらに、いろいろ当たってみると、Q507が熱いようです。

Q507（2SD774)、Q508（2SB740)はフォーカスドライブトランジスタですから、

ひょっとして原因突き止めたかも。

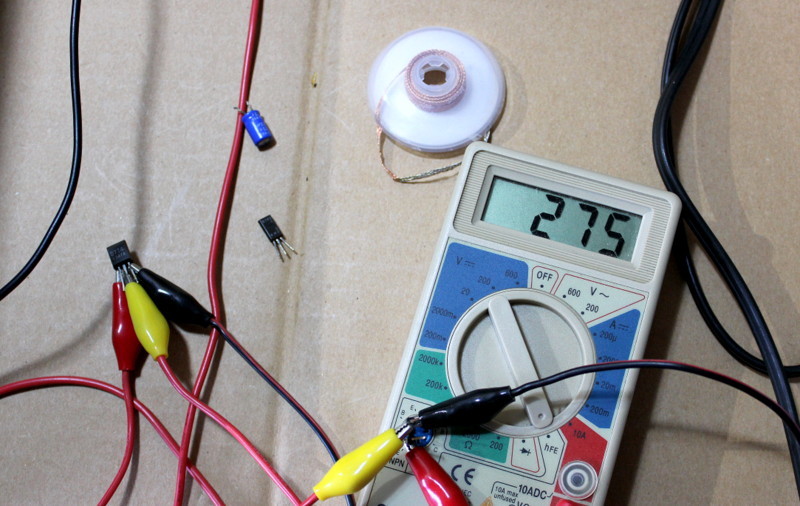

・・・と、思ったけど、hFEは正常。違ったようです。

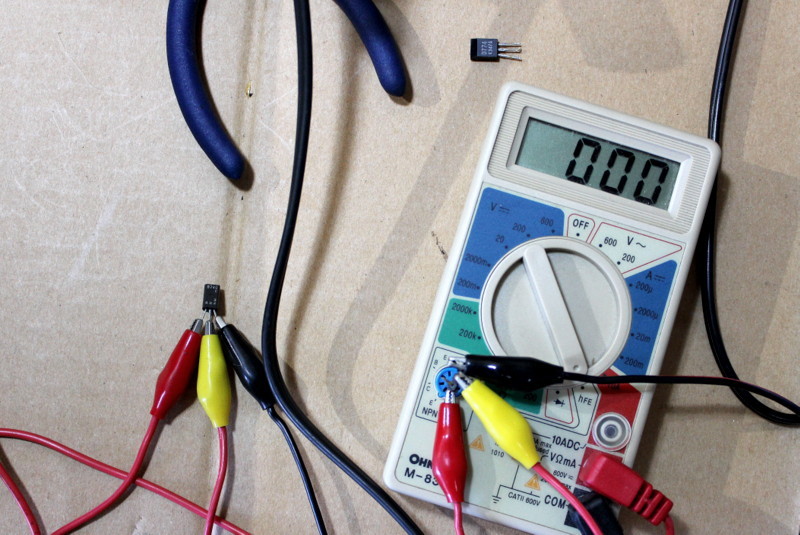

トラッキングドライブのQ505(2SD774)、Q506(2SB740)も取り外して調べると、

Q506がアウト！これじゃ～！

CDP-302ESから部品取りして取り付けました。

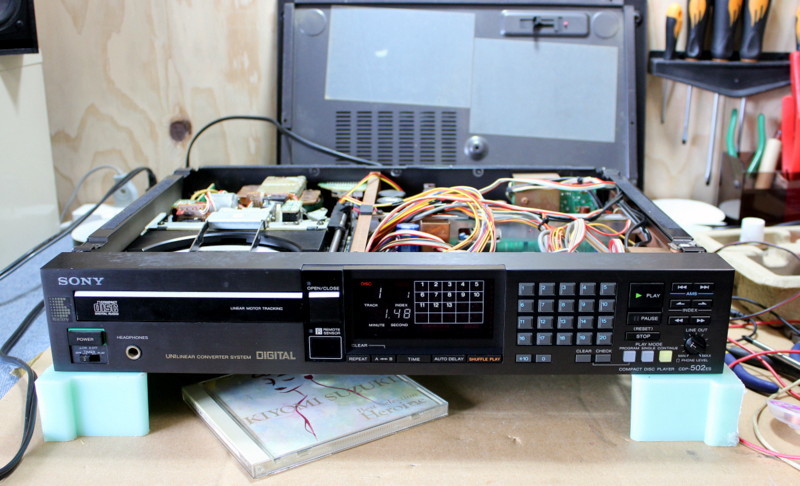

とうとうやりましたー！

長いこと掛かりましたが、1号基板+1号ピックアップで再生できるようになりました。

しかし、翌日になると、再生までの時間が掛かり過ぎのようですね～。

昨日はよかったのに、なんで？？

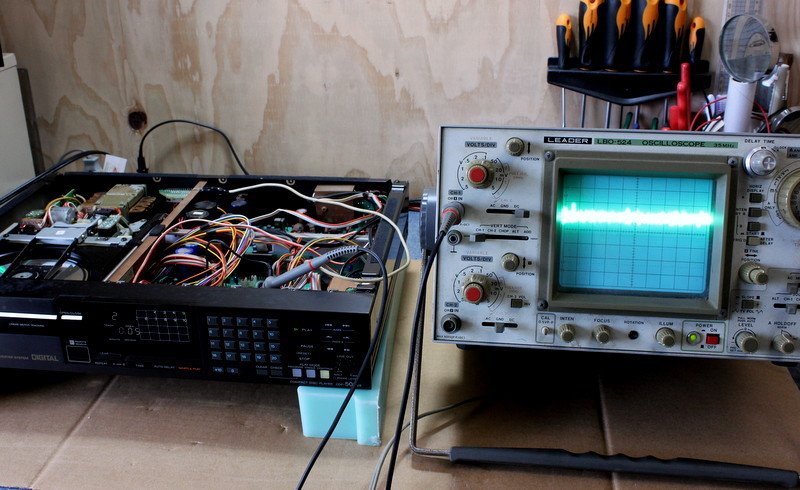

オシロスコープを引っ張り出して来ました。

サーボ調整の半固定抵抗をいじくり回したので、オシロできちんと調整せにゃならんでしょう。

まずはフォーカスゲイン。大体OKですが、RV502で微調整。

次にトラッキングを・・・・と、思ったら、ここでまさかのオシロスコープ故障！！

502ESのディスプレイが点くようになったら、オシロスコープのディスプレイが

点かんようになってしまいました。なんちゅうこっちゃねん。

そんなわけで今回はこれまで。まだまだ続きます。
