DENON DCD-1800R 修理再び！その6 完成！！

仕事から帰ったらほとんど死人状態で、ジャンクいじって遊ぶ気になれんのですが、

いつまでもほっとくわけにもいかんので、とうとうというか、やっとこさというか、

命がけで完成させました。・・・・そんなわけで前回のつづきです。

山下達郎のCDはなんとかOKになりましたので、ジャンクデッキの鬼門である

ディズニーボサノバのCDと、CD-Rをテストしてみます。

CD-Rは、読み込みに時間が掛かりますが、再生は出来ました。

ディズニーボサノバは、TOCは読みますが再生できません。

まずはCD-Rでやってみます。

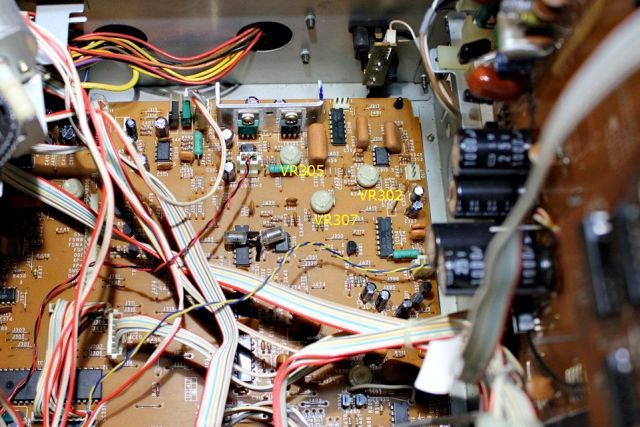

VR305（キックボルテージ）を、読み込み、再生が最速になるように調整したら、

普通のCDよりも早く読み込むようになったのには、ちょっとビックリです。

次に、ディズニーボサノバが再生できるよう、VR307（トラッキングオフセット）を調整。

さらにVR302（トラッキングゲイン）を、読み込み、再生が最速になるよう調整。

これらはオシロスコープでの調整が出来ませんでしたので、様子を見ながらチマチマと

やったんですが、なんか、ばっちりセッティングが出た感じです。

調整値は、VR305, 1~2Pin間抵抗値 2.82KΩ。

VR307, 2Pin電圧 516㎷。VR302, 2Pin電圧 -39㎷。・・・でした。

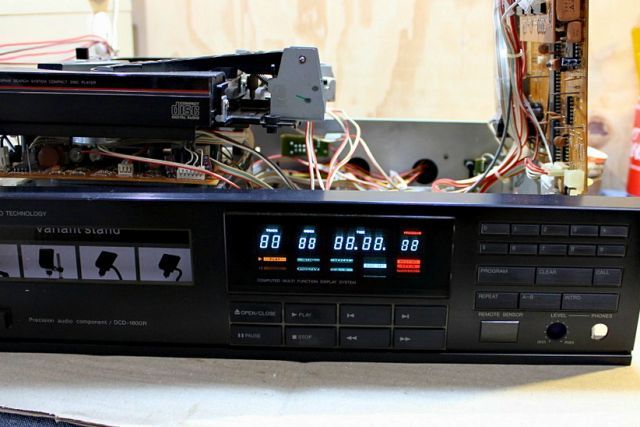

ある日、試聴していたら表示がおかしくなってしまいました。

以前からちょくちょくキー操作を受け付けなかったりしてましたから、

フロントパネルのどこかに問題を抱えているようです。

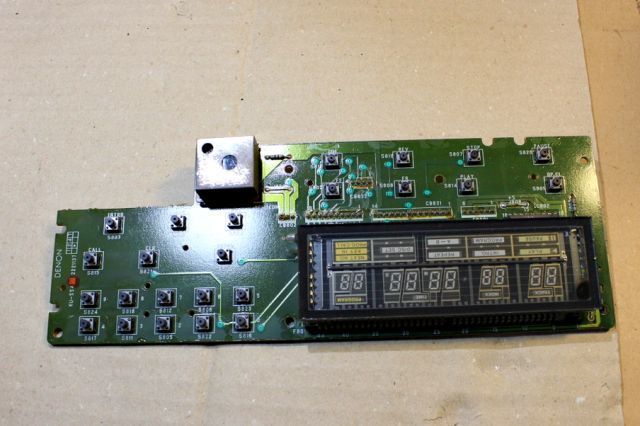

ディスプレイ基板を取り出してじろじろ観察しますが、半田割れがあるようには見えません。

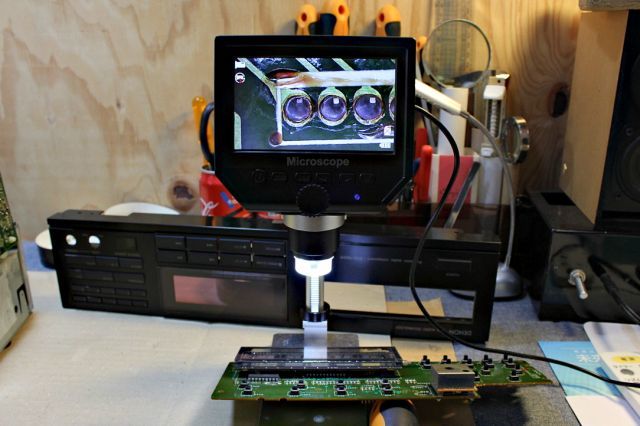

秘密兵器のデジタル顕微鏡で見てみると・・・・微妙にクラックがあるようです。

さすが、虫メガネとは解像度が違います。

これを修正して直ったかと思ったものの、また表示不良が発生しました。

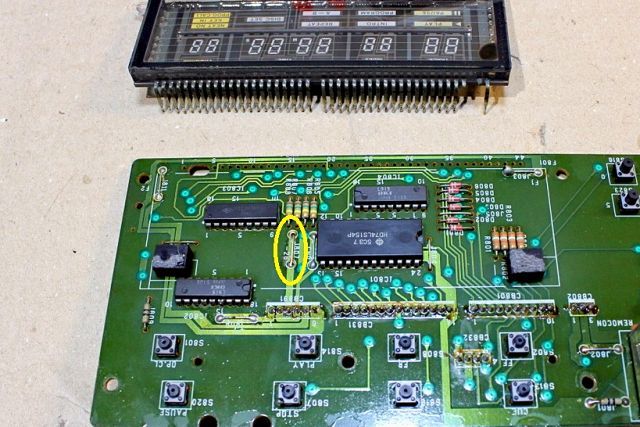

今度は蛍光表示管を外して徹底的に調べましたら、

ジャンパー線の半田が付いてませんでした。

これは以前いじったやつでもありましたから、この機種は要注意ですね～。

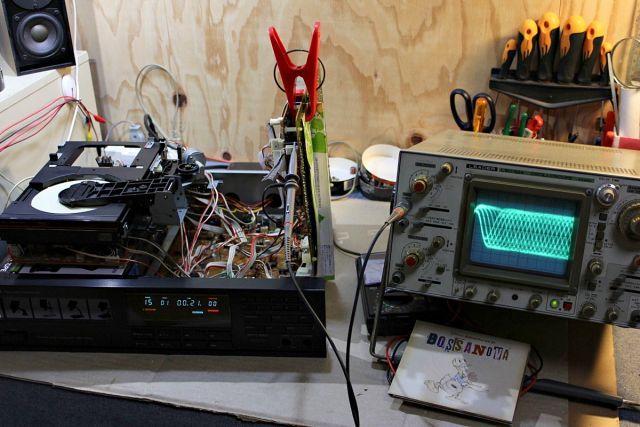

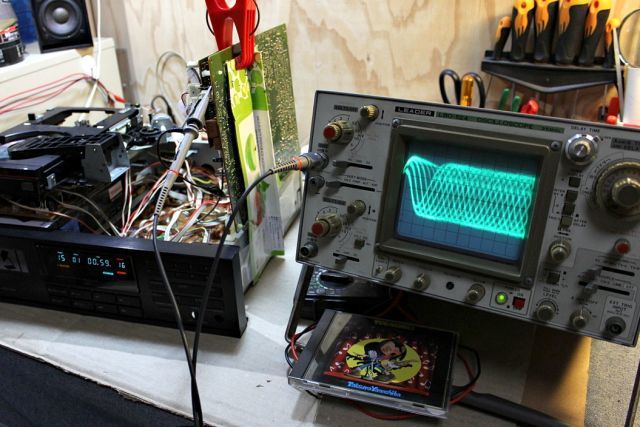

最終チェ～ック！！アイパターンがきれいに出ています。

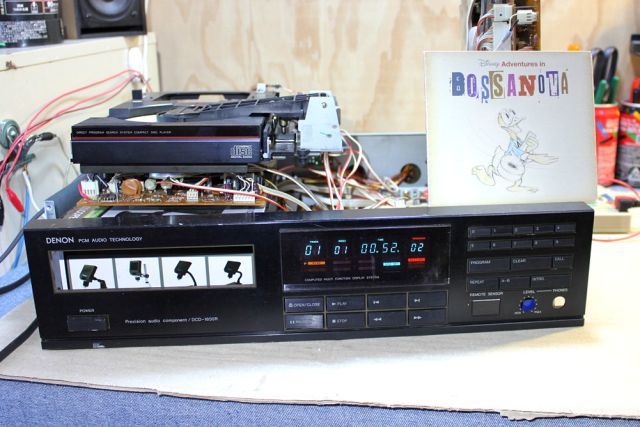

今までの経験上、ディズニーボサノバが上手く再生できれば、まず調子はいいはずです。

山下達郎のCD、15曲目もこの前より、グッといい感じになりました。

振り返ってみれば、コンデンサー交換と、サーボ調整をいじくり回したくらいで、

難しいこともしてないんですが、よう楽しませてもらいました。

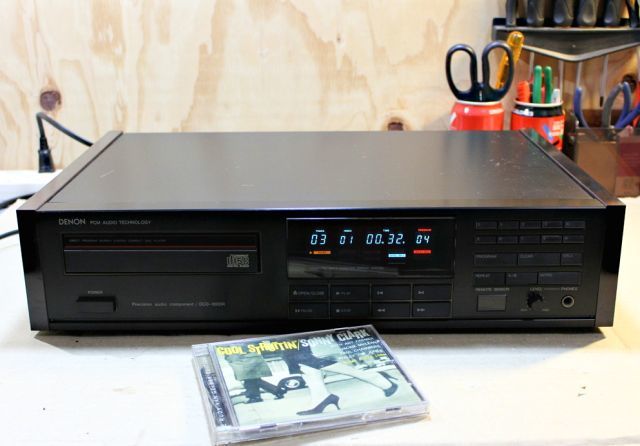

調子もよく出来は上々、現存するDCD-1800Rの中でも調子いい方じゃないでしょうか。

・・・・と、自画自賛しております。
