DP-8010 新発見？

先日のブログを書いていて気が付きましたが、サーボ回路はメイン基板の真ん中にありました。

ちゃんとPICK UP SERVO と書いてあります。




てっきりピックアップの後ろにあるのがサーボ基板と思ってました。

自分のアホさ加減が嫌になります。

気を取り直してというか、懲りずにサーボ基板のコンデンサを替えてみました。




15個のうち7個しか手持ちがなかったんですが、何か変化が有ればと替えてみました。

結果、なにも変わらず。TOC は読むんですがCDが回転するだけで再生しません。

振動を与えるか、ピックアップを数ミリ進めてやると再生を始めます。




しかし、そんな時は長続きせず、音戻りを繰り返すか再生をやめてしまいます。

そこで、ピックアップが進んで行きやすいように前を持ちあげてみたら、

ちゃんと再生するじゃあ～りませんか！




先の曲へ進むことも1曲目に戻ることもできます。

CDを出し入れしても普通に再生出来ます。

デッキを水平に戻すと、やっぱりダメ。また持ち上げるとOK。

今度はデッキに気付かれないようにそ～っと水平にしてやると、バッチリOK。

何べんイジェクトし直しても普通に再生するようになりました。

こいつはち～とアホではないでしょうか？

きっと持ち主に似たんでしょう。はははは・・・・

まだ当分遊べそうです。



この記事のつづき・・・・・AliExpress に注文してみたけど・・・・




にほんブログ村


オーディオランキング


DP-8010　修理

DP-8010 原因わかってきたけど・・・・

DP-8010は依然音飛びというか音戻りをしやがりまして、

再生を突然やめてしまったり、再生しなかったりと私を困らせてくれてます。




TOCは読み込むんで、どうもサーボ回路に問題があるんじゃなかろうかと

分からんなりに考えまして、パナソニックSL-PS700のこともあるので、

サーボ基板のコンデンサを替えてみました。

5個のうち2個がテスターを当てても行って来いしなかったので、

これが原因で間違いな～い！と喜んで試聴しましたが、すぐに音飛び発生。




レーザー基板のチップコンデンサにパラでコンデンサを付けて、

CD認識不良、再生不良が改善した。という情報をネットで見つけまして、

真似してみましたが何の効果もありませんでした。




さらに調査を進めると、サーボをコントロールしているのは、メイン基板にある

SONY CXA1244というICらしいです。




ICの足に指で触れてやると、音戻りの現象が再現されました。

しかも半田を修正した痕もあるようです。

このICを替えてみたいけど、既に入手不可能みたいですね～。

う～ん、どうしましょう～・・・・



この記事のつづき・・・・・DP-8010 新発見？




にほんブログ村


オーディオランキング


DP-8010　修理

DP-8010原因不明の不調と順調・・・・

日曜日にブログを書いた時には調子良かったんですが、月曜日に突然音飛びが発生しまして、

また再生しなくなってしまいました。TOCは読み込むんですが再生できません。

ピックアップをちょいと押してやると再生を始めるような始末でして、

でもそういう時は再生も長続きせず、すぐに音飛びするか、再生をやめてしまいます。




どうもピックアップそのものじゃなくサーボ系の不具合だと思うんですがね～。

ピックアップのインシュレーターがへたってないか見てみたんですが、

バネの長さも揃ってました。ただし１本だけインシュレーターにバネの力が掛かってないのが

有りましたので、バネをちょっと伸ばして組付けました。ほんの０．３ミリほどです。




試聴してみると調子よく再生するんですが、そんなことで直るとも思えないので、

電源を落としたのが効いたのかも知れず、とにかくまた症状が再発するまで

ドキドキしながらCDを聴いてなきゃなりません。

ストレスで死んでしまうんじゃないんでしょうか？

オーディオっちゅうのは命がけですね～。



この記事のつづき・・・・・DP-8010 原因わかってきたけど・・・・




にほんブログ村


オーディオランキング


DP-8010　修理

DP-8010今度こそ！今度こそ～・・・・

今日はマッハで三重まで行って来まして、再生が安定しないDP-8010を修理しました。




シリコングリスを塗ってしまったピックアップのレールを

一旦はアルコールで拭いたんですが、まだ音飛びや再生不良が再発します。

スリーブのほうにグリスが残ってるんでしょう。ということで、

今度はレールを抜いてスリーブもシンナーできれいに拭き拭きしてやりました。




今のところ順調に再生出来ています。けど、油断ならんのですよね～。

もうしばらく試聴してみないとなんとも言えません。

それにしても、CD一枚最後まで聴いたのは久しぶりです。

ゆうても、カウンターとにらめっこしながらだから、

あんまりリラックスして聴けたわけじゃないんですけどね～。

何の心配もなく音楽を楽しめる日は来るんでしょうか？



この記事のつづき・・・・・DP-8010原因不明の不調と順調・・・・


にほんブログ村


オーディオランキング


DP-8010　修理

なんてこった！パンナコッタ！

今日はうれしい休息日です。優しい奥さんは、私の食事を心配してくれて、

これでも食っとき、冷蔵庫の中のもん勝手に食うんじゃねえぞ！と言って仕事に出かけました。

きっと栄養のバランスを考えてのことでしょう。

チロの散歩とゴミも出しとけ！と、私の運動不足まで心配してくれる優しい嫁です。

ありがたや、ありがたや～。で、今日の私のおかずは缶詰一個です。

分量の配分を上手にすれば朝昼晩と三食は十分に賄えます。




早速缶詰三分の一をおかずに朝飯を食べようとしたら、なんてこった！パンナコッタ！

プルタブだけがブチッと。今日はおかず無しか・・・・ついてねえのう～・・・・




気を取り直して、調子よく再生するようになったDP-8010とSL-PS700の

聴き比べです。アンプも調子いいし、オーディオマニア冥利に尽きますな～。

SL-PS700は低音が良く出て重厚で、若干乾いた感じの音でしょうか。

比べてDP-8010はクリアかつ軽快、解像度が高いというか繊細というか・・・・

ありゃ？曲が前に進んでないような・・・・？なんてこった！パンナコッタ！

ある程度再生するとまた戻って同じところを再生しているじゃあ～りませんか。

電源入れ直すと今度は再生もしなくなってしまいました。

デッキをちょっと傾けてやると再生するようになりましたが、

結局は同じことの繰り返しです。

どうもピックアップのレールにシリコングリスを塗ったのがいけなかったようですね～。

ネットの情報によると、あのレールには絶対に油を付けてはいけないそうで、

生産時には超音波洗浄をしているんだそうです。（ウソかホンマかは知らん）

分解して徹底的にグリスを拭きとらにゃならんようですね～。

しかし、最初に何か塗ってあったんだけど、あれは何だったんでしょうかね～。

直す楽しみが出来てうれしいです。ほんと。とほほほ・・・・



この記事のつづき・・・・・DP-8010今度こそ！今度こそ～・・・・



にほんブログ村


オーディオランキング


DP-8010　修理

DP-8010 修理完了・・・・かな？

KENWOOD DP-8010はあれから読み込み不良も音飛びもなく

順調に再生してくれています。ありがたいことです。




トレーの開閉不良はベルトの滑りが原因でした。

こういう事もあろうかと、仕事の経費でバンコードを買っておきましたので、

早速ベルトを作って交換しました。

上手くくっ付けばつなぎ目の強度は十分ありそうです。




TRACKのランプ不灯は球切れです。別に点かんでもええんですが、

さらに必要なさそうなSINGLEから球を取って付けときました。

しばらく試聴して問題無ければ修理は完了です。



修理はまだ続きます。・・・・・なんてこった！パンナコッタ！




にほんブログ村


オーディオランキング


DP-8010　修理

♪ 新品は～安くは買えない・・・・

　　　　　♪ だ～からジャンク品を直すんだね～　　　　

　　　　　　　　　　　　　♪ 一日一台　　♪ 三日で三台

　　　　　　　　　　　　　　　　　　　　　♪ 三台直して　二台壊れる～






♪ 人生はワンツーパンチ　　♪ 汗かきべそかき直そうよ～

　　　　　　　♪ あなたの直したジャンク品は～　　　♪ きれいな音が出るでしょう～・・・・

海を見ていたら、また歌を作ってしまいました。

ひょっとして阿久悠が乗り移ったんじゃないでしょうか？自分が怖いです～。




今日は浜田港へ行って来ました。

久しぶりの日本海、気持ちいいですね～。

仕事でなけりゃ、もっといいんですけどね～。




TA-F333ESRは、じいさんが昨日今日と長時間鳴らし続けていますが、

パーフェクトに調子いいようです。

ヒューズが飛んだ原因が不明のままですが、また飛んだら考えることにしときましょうかね。

DP-8010も今のところ再生出来てるんで、トレーと、TRACKのランプを直すことを考えます。

♪ 休まないで直～せ～　それ ワンツーワンツー・・・・




にほんブログ村


オーディオランキング

KENWOOD DP-8010 修理の途中

♪ ジャンク品は廃品の言葉じゃなくて～　　　　♪ 再び動く～ま～で～の遠い約束～

　　　　　　　　♪ レンズ～拭い～ても　　　　　♪ レーザーいじ～っても　ほんの修理の途中～・・・・

先日買ったジャンク品のDP-8010ですが、まだ修理の途中です。

だったら記事にすんな！って話ですが、歌思い付いちゃったもんで。・・・・なんじゃそりゃ。




ジャンクの内容は電源投入後しばらくはCDを再生できないというもの。

ローディング後はピックアップが上下してレーザーも出ているようです。

まずはピックアップレンズを拭いて見るもまったく効果なし。

ピックアップを手で移動させてみると、かなり抵抗があります。

音飛びの原因はこれでしょう。

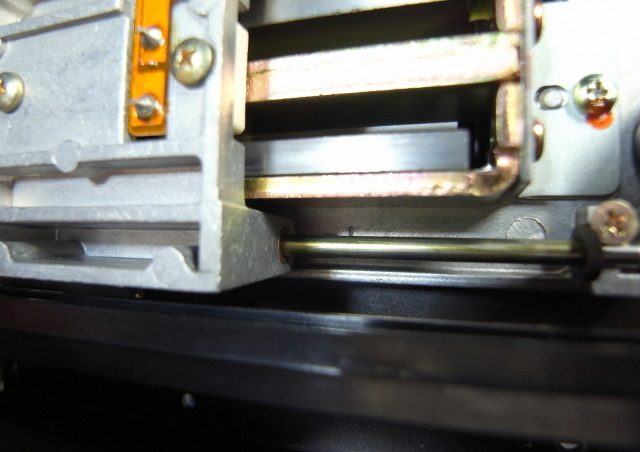

底板を外してみると、レールになんか塗ってありますが、これが粘って抵抗になっているようです。

アルコールで拭いてきれいにしてやると、だいぶ抵抗なく動くようになりましたが、

もうちょっと滑らかさが足りんような気がして、シリコングリスを塗りました。

今度は滑らかに動くようになりました。




再生するまで待ってみると音飛びは見事に直りました。

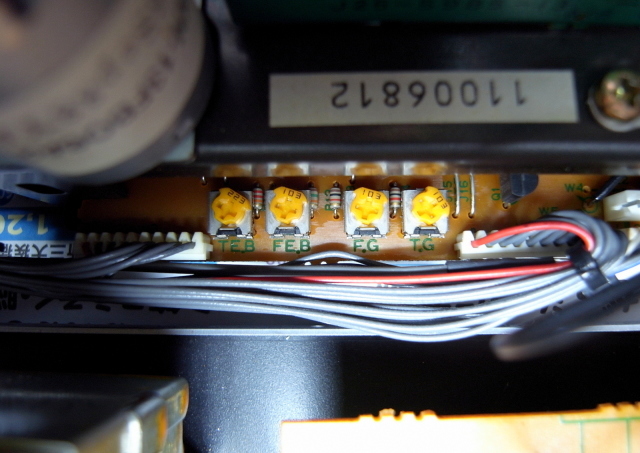

CD-Rを入れてサーボ回路の半固定抵抗をいじってみます。

写真左から、トラッキングエラーバランス、フォーカスエラーバランス、フォーカスゲイン、

トラッキングゲインでしょう。多分。なんのこっちゃさっぱり分からんのですけど、

とにかく右から順にちょっとづついじってみると、FE.Bを回すとパサパサノイズが大きくなり、

反対に回すと小さくなり、さらに回すとまた大きくなります。

ビデオのトラッキング調整みたいな感じです。

一番ノイズの少ないところに合わせましたが、ノイズが完全には消えません。




次はレーザー出力をいじってみます。

右に少し回したところ、ノイズは完全に無くなりCDの読み込みも非常に速くなりました。

CDを何枚かかけてみましたが調子いいようで、修理は見事成功！と喜んだのもつかの間、

また音飛びが激しくなりました。なんでやね～ん？？

どうもピックアップのレールにシリコングリスを塗ったのがいけなかったようです。

軽く動きすぎて安定しないってことでしょうかね～？

パナのSL-PS700は何の抵抗もなくスルッスル動いとったけどな～。

しかし、初めに塗ってあったのはなんだったんだろう？

とりあえずまたレールをアルコールで拭いてみると、

音飛びもなく再生するようになりました。めでたしめでたし～。

しばらくはこの状態で試聴していたんですが、突然音飛びがして、おや？と思って

CDを替えてみたら、今度は読み込みはするけど再生しなくなってしまいました。

買った当初と同じじゃん。なんで？

ピックアップのレールをもう一度きれいに拭いたり、電源入れっぱなしにしたり、

切ってみたりといろいろやっとるうちにまた再生するようになりました。

さっぱり原因が分かりません。

♪ こ～のまま～　何時間でも～　♪ 直していたい～け～ど～・・・・

既に何日も費やしていますが、明日も忙しいのでこのへんにしときます。



この記事のつづき・・・・・DP-8010 修理完了・・・・かな？


にほんブログ村


オーディオランキング


DP-8010　修理

TA-F333ESR修理再び・・・

いやはやまあ、世話の焼けるアンプですわ。

せっかく蓋してラックに収めたのに、またヒューズが飛んでしまいました。

この前飛んだ時に5Aのヒューズを入れたままだったので、それが原因かな？

と思ってみたり、ずっと試聴してきたのになんで今になって？と思ってみたり・・・・

とにかく8Aのヒューズに替えて、スイッチを入れてみたけどなんともない。

ゴソゴソしとるうちに今度はプロテクトが掛かってしまいました。




この前からちょっとした振動でプロテクトが掛かって、おかしいのう～？と思ってはいたんですが、

どうもAクラス基板が怪しいみたいです。裏からトランジスタの足をつついてやると、

スピーカーからノイズが出たり、プロテクトが掛かってしまいます。

悪そうなやつの半田を修正しましたら見事直りました。一応E~B間の電圧も調べましたが、

左右揃っているので問題なさそうです。ただヒューズが飛んだ原因が分かりません。

そんなことより大切なお知らせがありました。

ジャンクオーディオにかまけて記者会見のセッティングをすっかり忘れていたので、

ブログで発表したいと思います。

岡山ミラジーノクラブ（OMGC)副会長を務めるうちの長女が結婚いたしました。

土曜日の朝アンプをいじってると、嫁さんが『モーニング食べに行こう』っちゅうので、

「ほ～い」ってモーニング食べに行って、『今度はモーニング着に行こう』っちゅうので、

「は～い」って付いて行ったら、モーニング着せられて、娘の結婚式でした。




結婚式みたいなくだらんことするな。って言ってあったのに、まあしゃあない。

ここまで来たら父親の役目果たしたら！と思って、バージンロードの中ほどまで

歩いたところで泣き崩れてやりました。可愛い娘を嫁に出す父親の心境としましては、

寂しいことも悲しいこともなんともありません。元々家を出て一人暮らししてたし、

いい大人なんだから結婚でもなんでも勝手にしろってなもんです。

それでもまあ、いい結婚式だったし、娘が喜んでいたのでこれはこれで良かった。

そして、なにより良かったのは、結婚してもOMGCの副会長職は続けてくれるそうなので、

皆さん安心してください。



＊ この記事のつづき・・・・TA-F333ESRセレクタ不調＆修理まとめ



にほんブログ村


オーディオランキング

TA-F333ESR修理は一応完了

♪ アンプに　かけ～た～　　　♪ パーツの費用を～～

　　　　　　　♪ 今さら　返せ～とは～　　　　　♪ 言わな～い～わ～～・・・・っちゅうてね～。

ぶははははっ・・・オーディオソングがいっぱいできました～。

こういうのはパッと思いついたのがおもろいんであって、

あんまり考えたのは面白くないんだよな～。

え？　今までのも？　全部？　おもろなかった？・・・・・ほっとけ！




それにしても、ジャンクの安いアンプを直して使おう。

っちゅう貧乏ったらしい趣味ですが、結構金掛かりまんねん。

先日トランジスタを買おうとしたら、売ってるところがほとんどないもんで、

普通に手に入るうちに買っといたほうがええと思いまして、

いろいろ買ったら、アンプの値段越えてしまいましたがな～。




で、2SC2275発熱の原因と思われる2SA985を互換品の2SA968に交換。

熱で変色した抵抗4本も交換。




フォノイコライザーのオペアンプは、バーブラウンのOPA2604に交換。

これでレコードも聴けるようになりました。めでたしめでたし～！

のはずだったんですが、やはり2SC2275が熱くなります。

念のため2SC2275と2SA968に連なるトランジスタの電圧を調べたところ、

プラス側とマイナス側で揃ってないのがあったので交換。いっぱい買っといて正解でした。

2SC2275も互換品の2SC2238に交換。




じいさんがテスターで調べたところ、A985もC2275も両方イカレとったそうです。

バイアス電流とDCオフセットを点検して、今度こそバッチリのはずです。

再生するようになったDP-8010で視聴しました。




結果、今度は両方のトランジスタが同じように熱くなります。

プラスマイナス両側の電圧も揃っているので、これで正常なのかもしれません。

発熱は多いアンプらしいので。きっとそうでしょう。多分。

そういう事にしときます。はい、これにて修理完了。・・・・だといいな～。
